Технический регламент ПУЭ-7, расчет сопротивления и сравнение технологических методов

Безопасная эксплуатация электроустановок в частном доме невозможна без организации надежной системы заземления. Монтаж заземления — это базовый этап черновых инженерных работ, защищающий жильцов от поражения током при пробое изоляции на корпус бытовой техники, а также обеспечивающий штатную работу молниезащиты и газового котельного оборудования. В условиях влажного климата и специфических грунтов Калининградской области выбор технологии монтажа напрямую определяет долговечность всей энергосистемы здания.

---

Почему традиционный контур заземления из черного металла — это временное решение?

Контур заземления из неоцинкованного черного металлопроката быстро разрушается под воздействием грунтовой коррозии, теряя нормируемое сопротивление растеканию тока в течение 10–15 лет.

Применение кустарных методов, таких как забивание трех стальных уголков или профилей в линию или треугольник, сопряжено со следующими долгосрочными техническими рисками:

• Интенсивная электрохимическая коррозия. Обычный стальной квадрат 16х16 мм в суглинках и водонасыщенных грунтах Региона 39 теряет до 1 мм чистой толщины каждые 3–4 года. Через 10 лет эффективная площадь соприкосновения металла с грунтом уменьшается вдвое, что ведет к лавинообразному росту сопротивления.
• Разрушение сварных соединений. Сварные швы в грунте являются главной зоной очагового развития коррозии. Соединительная полоса 40х4 мм приваривается к колышкам ручной дуговой сваркой. Без заводской оцинковки или специализированной гидроизоляции сварной стык отгнивает от вертикального электрода первым, полностью разрывая цепь заземления.
• Масштабное повреждение ландшафта. Для разнесения трех трехметровых кольев на нормативное расстояние (равное их длине — 3 метра) требуется выемка более 4.5 кубических метров грунта. Копка траншеи треугольником по периметру 9 метров разрушает благоустройство участка.

---

Технический регламент монтажа заземления: требования ПУЭ-7 и ГОСТ Р 50571

Монтаж заземления регламентируется ПУЭ-7 (п. 1.7.103) и ГОСТ Р 50571.5.54, требуя достижения сопротивления не более 10 Ом для систем 220/380 В и использования коррозионностойких материалов.

[Заземляющее устройство частного дома] -> [должно обеспечивать] -> [нормативное сопротивление растеканию тока]. Согласно требованиям ПУЭ-7 (п. 1.7.103), для электроустановки индивидуального жилого дома при подключении к сети 380/220 В (система заземления TT или TN-C-S) сопротивление заземлителя не должно превышать 10 Ом, а при наличии подключенного магистрального газа для работы котла — строго не более 4 Ом.

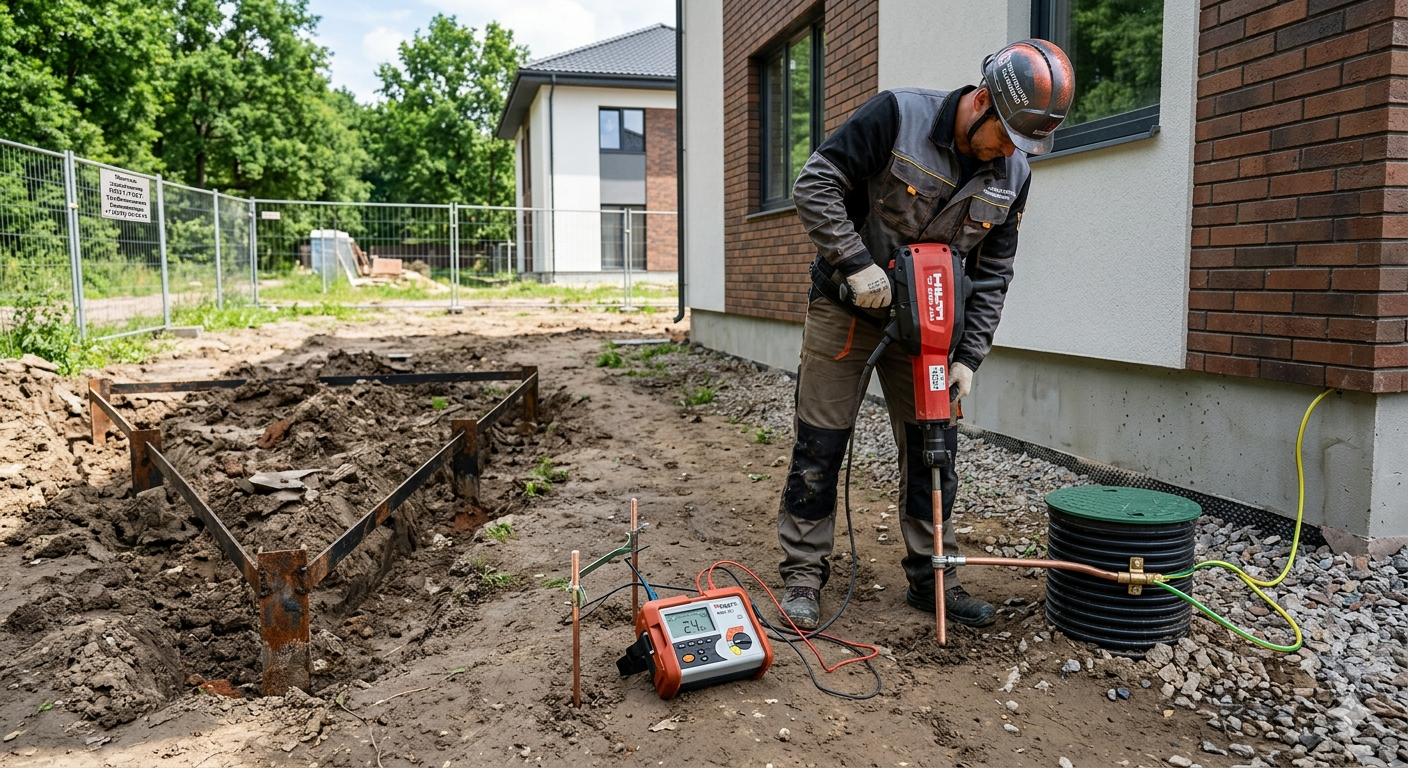

Сравнение двух инженерных подходов

1. Модульно-глубинный метод (Заводской комплект): Омедненные или оцинкованные штыри монтируются вертикально в одну точку на глубину от 6 до 15 метров. Монтаж выполняется механизированным способом с помощью мощного отбойного молотка. За счет погружения ниже уровня промерзания грунта (для Калининграда это 0.7–0.8 м) и достижения стабильных водоносных слоев, этот метод круглогодично гарантирует стабильно низкое сопротивление. Оснащение точки смотровым колодцем из дренажной трубы позволяет проводить ежегодный технический аудит узла подключения. Срок службы системы составляет от 30 до 50 лет.
2. Традиционный метод (Контур из черного металла): Три стальных вертикальных заземлителя (колышка) длиной по 3 метра забиваются кувалдой в заранее подготовленную траншею глубиной 0.5–0.7 метра. Электроды связываются горизонтальной стальной полосой посредством сварки. Метод сильно зависит от сезонного пересыхания или промерзания верхних слоев почвы, что приводит к сезонным колебаниям сопротивления. Срок службы ограничен 10–15 годами.

---

Расчет стоимости: заводской комплект против черного металлопроката

Первоначальная экономия на черном металле нивелируется расходами на масштабные земляные работы, сварочные услуги и последующую полную замену контура через 10 лет.

Таблица 1: Технологическая смета на работы и сопутствующие издержки

Наименование операции / статьи расходов	Ед. изм.	Вариант 1: Модульное (руб.)	Вариант 2: Черный металл (руб.)	Регламентирующий стандарт
Инженерный монтаж заземлителей (работа)	комплекс	10 500	12 000	СП 76.13330.2016
Аренда профессионального отбойника (энергия удара от 45 Дж)	смена	1 500	0	Инструкция по ТБ
Земляные работы (копка траншеи 9 м, выемка грунта)	комплекс	0 (не требуется)	4 500	СНиП 3.02.01-87
Сварочные работы и обработка стыков битумом	комплекс	0 (не требуется)	2 000	ГОСТ 5264-80
Инструментальный замер сопротивления с актом проверки	услуга	0 (включено)	2 500	ПТЭЭП, Приложение 3
ИТОГО ЗА РАБОТЫ И СЕРВИС:	Узел	12 000	21 000	—

Таблица 2: Спецификация используемой материальной базы

Компонент системы	Вариант 1: Заводской модульный комплект	Вариант 2: Традиционный контур	Соответствие ГОСТ / ТУ
Вертикальные электроды	Штыри стальные омедненные (D=14 мм, длина 4.5–6 м)	Стальной горячекатаный квадрат 16х16 мм (3 шт. по 3 м)	ГОСТ 2591-2006 / ГОСТ Р 50571.5.54
Горизонтальная связь	Не требуется (точечное глубинное погружение)	Стальная полоса 40х4 мм (длина от 9 метров)	ГОСТ 103-2006
**Соединительные элементы**	Латунный резьбовой зажим, токопроводящая паста	Сварные швы ручной дуговой сварки	ГОСТ 12.1.030-81
Инженерная оснастка	Дренажная труба (смотровой инспекционный колодец)	Отсутствует (засыпается грунтом наглухо)	ГОСТ 18599-2001
СТОИМОСТЬ МАТЕРИАЛОВ:	8 000 руб. (комплект + оснастка)	3 500 – 4 500 руб. (металлопрокат)	—
ОБЩАЯ СМЕТА (РАБОТА + МАТЕРИАЛ):	21 000 – 22 000 руб.	24 500 – 25 500 руб.	Итог под ключ

---

Кейс: Инструментальный монтаж модульного заземления в поселке Холмогоровка

Монтаж модульного омедненного заземлителя глубиной 7.5 метров позволил снизить сопротивление заземляющего устройства до 2.4 Ом, обеспечив безопасную эксплуатацию двухконтурного газового котла.

На объекте в Гурьевском районе (поселок Холмогоровка) провод заземления (ПуГВ 1х10 мм²) изначально был выведен застройщиком из распределительного щита наружу здания на отмостку. Первоначально заказчик рассматривал монтаж сварного контура из черного металла.

Пошаговый алгоритм реализации модульного решения:

1. Подготовка точки погружения. Вплотную к цоколю, в месте вывода проектного провода, сформирован приямок глубиной 0.5 метра.
2. Погружение штырей. С помощью электрического вибромолота с энергией удара 50 Дж последовательно заглублены 5 омедненных стержней длиной по 1.5 метра. Соединение штырей между собой выполнялось резьбовым методом с предварительным нанесением графитовой пасты для снижения переходного сопротивления.
3. Обустройство инспекционного узла. На верхний конец заземлителя установлен латунный зажим, к которому подключен выведенный из дома заземляющий проводник. Вокруг соединения смонтирована дренажная гофрированная труба диаметром 110 мм с ревизионной крышкой. Это защищает узел от заиливания и позволяет в любой момент провести ревизию зажима.
4. Контрольное измерение. Электроизмерительным прибором MRU-101 произведен замер растеканию тока. Итоговое сопротивление составило 2.4 Ом, что полностью удовлетворяет жестким требованиям технических регламентов для газовых котельных.

---

5 критических ошибок при монтаже контура заземления «дешевыми бригадами» в Регионе 39

Неквалифицированные монтажники систематически нарушают строительные нормы ради экономии времени, создавая скрытые дефекты, которые приводят к отказу автоматики защиты в аварийных ситуациях.

• Забивание заземлителей без финального приборного замера. Определение эффективности «на глаз» недопустимо. Если колышки уперлись в сухой песок, сопротивление может составить 50–100 Ом, что сделает заземление бесполезным. Замер должен производиться строго специализированным сертифицированным микроомметром.
• Использование строительной рифленой арматуры вместо гладкого проката. Рифление арматуры класса А3 удерживает вокруг себя воздушные карманы при забивании. Контакт с грунтом ухудшается, а скорость коррозии увеличивается в разы по сравнению с гладким квадратом или кругом.
• Покраска подземной части металлических стержней. Желая защитить черный металл от ржавчины, «мастера» покрывают уголки краской или грунтом. Это изолирует заземлитель от почвы, полностью прекращая стекание тока аварийной утечки.
• Болтовые соединения элементов непосредственно в грунте. Соединение полосы со штырями обычным болтом без гидроизоляционной оболочки окисляется за первые 6 месяцев. В земле допускается исключительно качественная сварка или сертифицированные латунные зажимы с пастой.
• Недостаточное заглубление горизонтальной соединительной полосы. Прокладка полосы по поверхности земли или на глубине до 0.3 метра приводит к тому, что зимой, при промерзании верхнего слоя почвы, сопротивление контура возрастает до опасных значений.

---

Часто задаваемые вопросы по устройству заземления (FAQ)

Какое заземление выбрать, если на участке высоко стоят грунтовые воды?

При высоком уровне грунтовых вод в Калининградской области (особенно в низинах и вблизи побережья) оба метода показывают хорошее (низкое) сопротивление. Однако черный металл в водонасыщенных грунтах корродирует в 2 раза быстрее. Для таких участков модульное омедненное или оцинкованное заземление безальтернативно из-за коррозионной стойкости.

Можно ли использовать фундамент дома или забор в качестве заземлителя?

Использовать металлический забор запрещено, так как при пробое изоляции в доме опасный потенциал вынесется на металлические элементы ограждения по всему периметру участка. Естественные заземлители (железобетонный фундамент) использовать можно, если к его арматурному каркасу на этапе заливки были профессионально приварены выводы заземления (стальная полоса).

Нужно ли отключать заземление при ударе молнии?

Нет, заземляющее устройство работает в связке с системой молниезащиты и УЗИП (устройствами защиты от импульсных перенапряжений). Во время грозового разряда заземление безопасно уводит колоссальный потенциал молнии в землю, защищая внутреннюю технику от выгорания.

---
